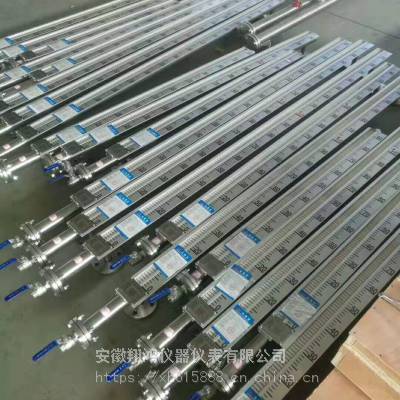

磁敏电子双色液位计是磁翻柱液位计的换代产品，选用***不锈钢及进口电子元件制造，显示部位采用高亮度LED双色发光管，组成柱状显示屏，通过LED光柱的红绿变化来检测所测液位的高低;白天观察距离60m、夜间可达200-300m。显示亮度高，可视距离远，标尺清晰，显示角度大，产品更具系列化，智能化。全过程测量防雨防雷，防腐防爆，可***、高压，高密封、防泄露、无盲区，显示醒目，读数直观，且测量***，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。选配限位开关，可实现液位上、下限报警和控制;选配液位变送器，可将液位信号转换成4~20mADC模拟未准信号，实现远距离检测、指示、记录与控制，亦与计算机系统直接通讯。本系列产品***用于电力、冶金、石油、化工、环保、船舶、建筑等各行业生产过程中，各种塔、罐和锅炉设备的液位测量与控制，测量精度达到千分之一以上，是一款全工况、***、高可靠性的锅炉液位计。

磁翻柱液位计长时间使用容易粘灰尘，尤其是炼钢厂，时间一长就容易粘铁屑，把磁翻柱的红绿颜色覆盖，夜间不能观察。CDS-6型磁敏电子液位计***国内外***电子元件，保证液位显示***可靠。

工作原理

液位计根据浮力原理和磁性耦合作用原理工作。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的***磁钢通过磁耦合作用传递到现场显示盒内***电子感应元件，触发相应的数字电路，使LED双色发光管转换颜色，无液全红，满液全绿，红绿交界处就是容器内的实际液位，从而实现液位的现场指示，一目了然;加装限位开关实现液位报警和控制，加装变送器实现数字信号输出供显示与控制。

技术参数

安装方式:垂直安装(偏差为≤30)

测量范围:0-150-6000mm(大于6000mm可协商订货)

介质密度:0.4-2.0g/cm

工作温度:-160~530℃

跟随速度:≤0.08m/s

浮子材质:304、PTFE/304外村PTFE、铝、钛

LED显示器:低亮型，高亮型，雾状散光型三种可选

主导管材质:304;1Cr18Ni9Ti;316L;304内衬PTFE;钛;PP;PTFE(聚四氟乙烯)

连接法兰:DN15~DN50(HG20592-97法兰标准)，高压型侧装式液位计连接法兰标准采用HG20595-97带劲对焊

法兰材质:碳钢、304、316L

电源电压:DC24V,AC36V,AC220V

***度:≥10mm

工作压力:-0.1~42 MPa

环境振动:频率≤25Hz 振幅≤0.5mm

介质粘度:≤0.4Pa.S

排污阀:不锈钢球阀、针型阀

主导管直径:"￠48、￠57、￠ 62mm

安装与使用

1、将本液压计法兰与容器法兰夹上密封垫联接好，拧紧螺栓。

2、传感器 排污法兰打开、放进浮子。注意:浮子磁钢一端向上，不可倒置。

3、在传感器排污法兰下，安装一个DN15阀门，并与原液位计排污管路连通。

4、连通电源，输入AC36V电源(或直径插入AC220V电源)，将液位计调至便于观察的方位。

5、先打开上阀，然后缓慢打开下阀，尤其是该液位计用在压力较高的场合，比武缓慢地注入压力，以防浮子突然受压损坏，使介质慢慢流入传感器，观察液位显示，由红变绿逐个转换。

6、排污、上水，观察水位显示、高、低水位报警是否正常，若无异常现象，即可投入使用。
